1 适用范围：
GZDW系列交直流电源柜是针对智能变电站特点实施的第二代智能一体化电源系统。该系统对电源进行全面整合：将交流、直流、逆变、通信电源统一设计，通过一体化监控模块将电源各子系统通信网络化，实现电源信息共享，建立数字化电源软件平台；通过将电源所有开关智能模块化，集中功能分散化，实现模块外无二次接线，无跨屏二次电缆，建立智能电源硬件平台；一体化监控模块通过以太网接口、IEC61850规约与上位机系统通信，使站用电源系统成为开放式系统。

GZDW系列交直流电源柜适用于10～500kV变电站、发电厂、水电站和开闭所及用户变，为高压开关分合闸、综合自动 保护装置和事故照明提供控制保护电源。同时也可应用于其它需要交直流电源的场所。

2 工作原理：

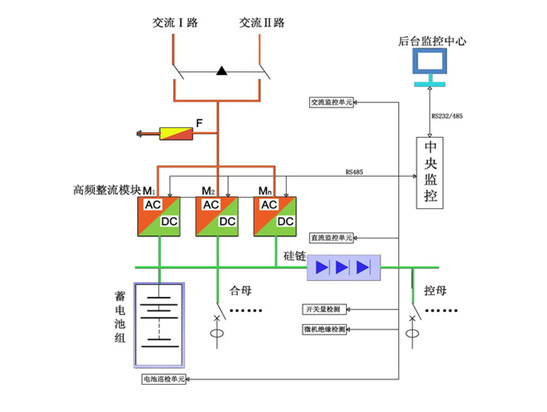

两路市电经过交流切换输入，给高频整流模块供电；高频整流模块将交流市电转换为直流电，给蓄电池组充电及向合闸母线供电，同时合闸母线通过降压装置给控制母线供电。中央监控器分别对交直流配电单元、高频整流模块、电池充电管理、电池巡检单元、绝缘检测单元进行集中设置与管理。并可通过RS232/485后台通讯接口联接到后台监控中心，实现遥测、遥信、遥调、遥控的“四遥”功能。实现无人值守功能

3 使用环境条件
环境温度：-10℃～＋45℃；
海拔高度：不超过2400m；
相对湿度：日平均值不大于95％，月平均值不大于90％；
地震烈度：不超过8度；
安装垂直倾斜度：不超过5°；
没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所；
微控制器抗噪声：1000V 1μS脉冲1分钟；
无强电磁场干扰；
使用环境与上述不符时，由用户与厂家协商解决。
